布魯克手持式XRF分析儀 S1 TITAN

為業界重新定義精度

元素檢測 輕松應對

手持式XRF分析儀 S1 TITAN 研發歷程

Bruker(手持式XRF部門)起源于1980年早期的華盛頓州Richland美國國家實驗室。一支由United Nuclear Inc及美國能源部科學家們所組成的團隊，率先在手持式XRF上取得了突破性的進展。隨后所形成的Scitec,就是Bruker的前身。

時至今日，各方面都有了不同程度的演進。一系列的創新，使得手持式XRF技術得以運用于各大領域，諸如: 材料可靠 性鑒定(PMI)、藝術品保存修復、廢料分類、石化產業及NASA太空探勘計劃等。S1 TITAN是悠遠創新歷史上最新的產品。在此開發歷程中，Bruker已生產數以千計的手持式XRF儀器，分別銷售至全球各地并于各應用領域中發揮最大功能。

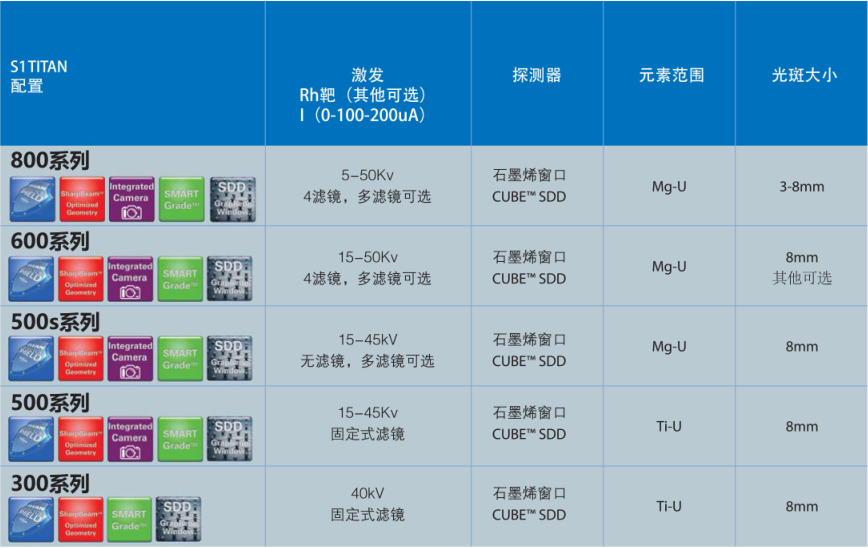

手持式XRF分析儀 S1 TITAN 系列

概述:

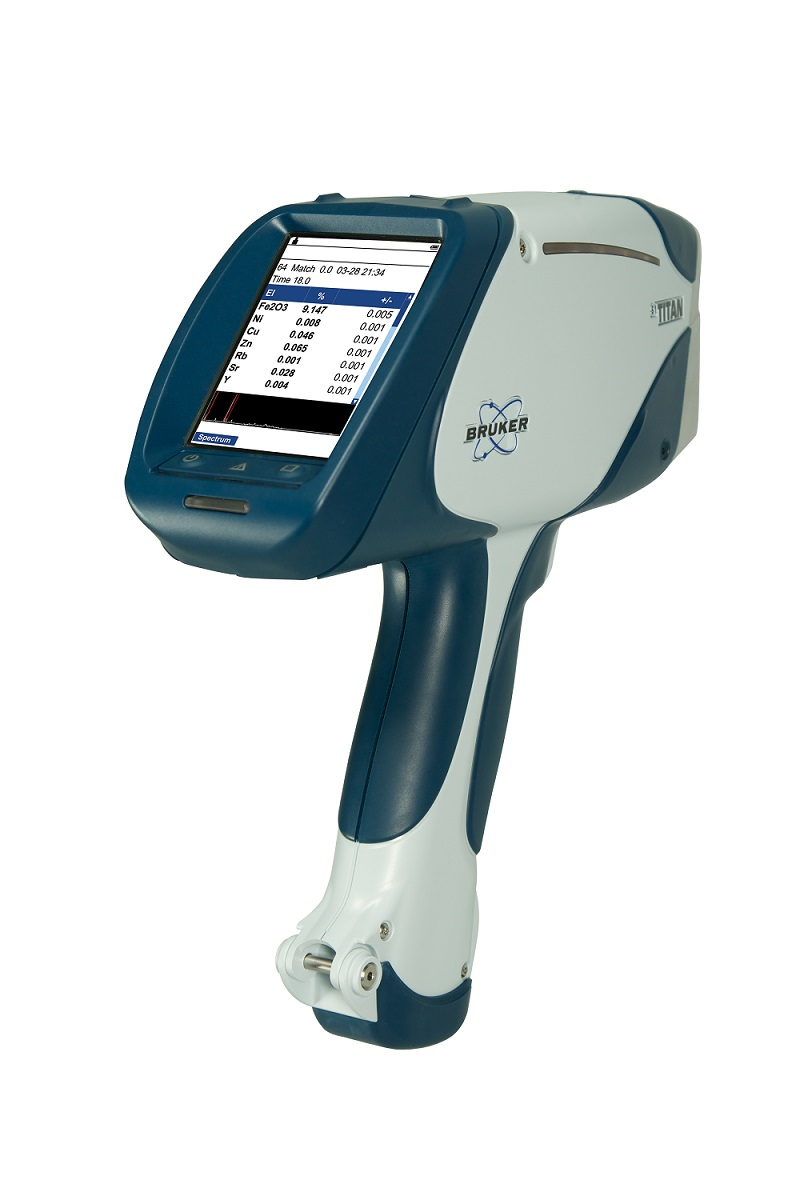

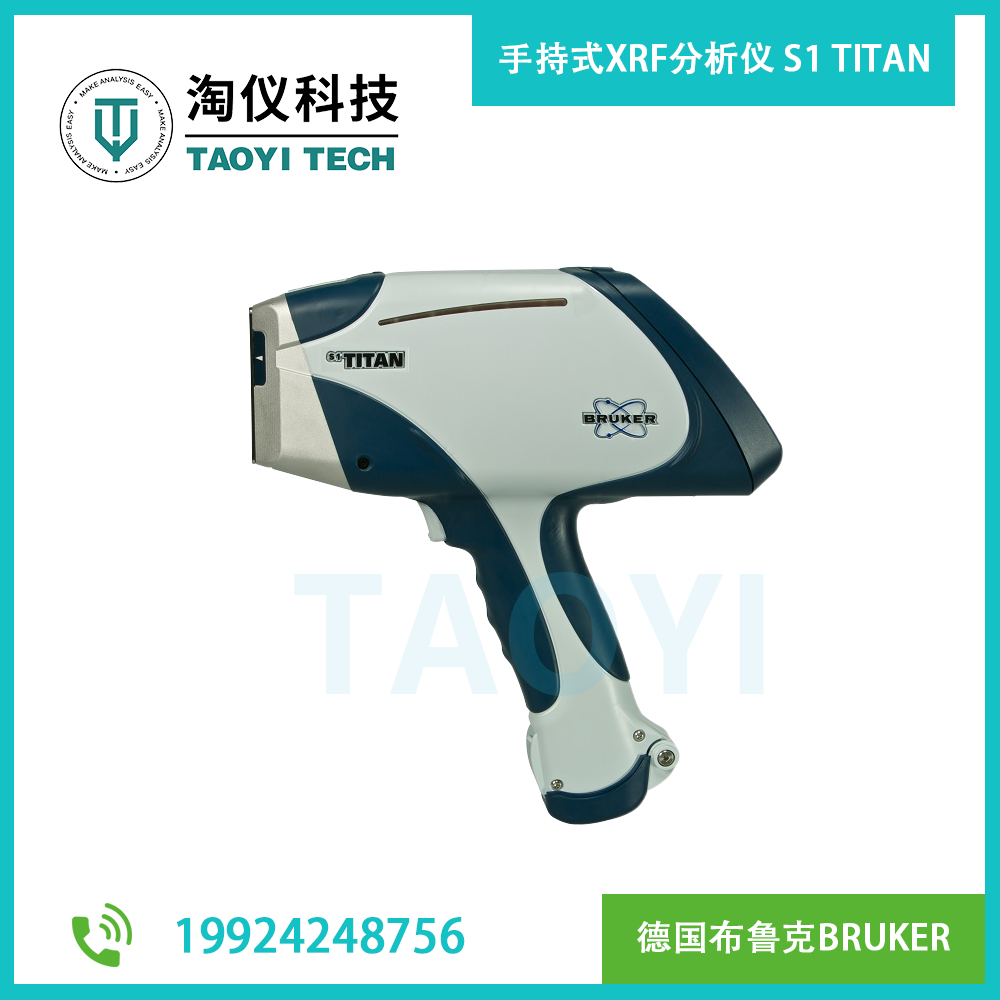

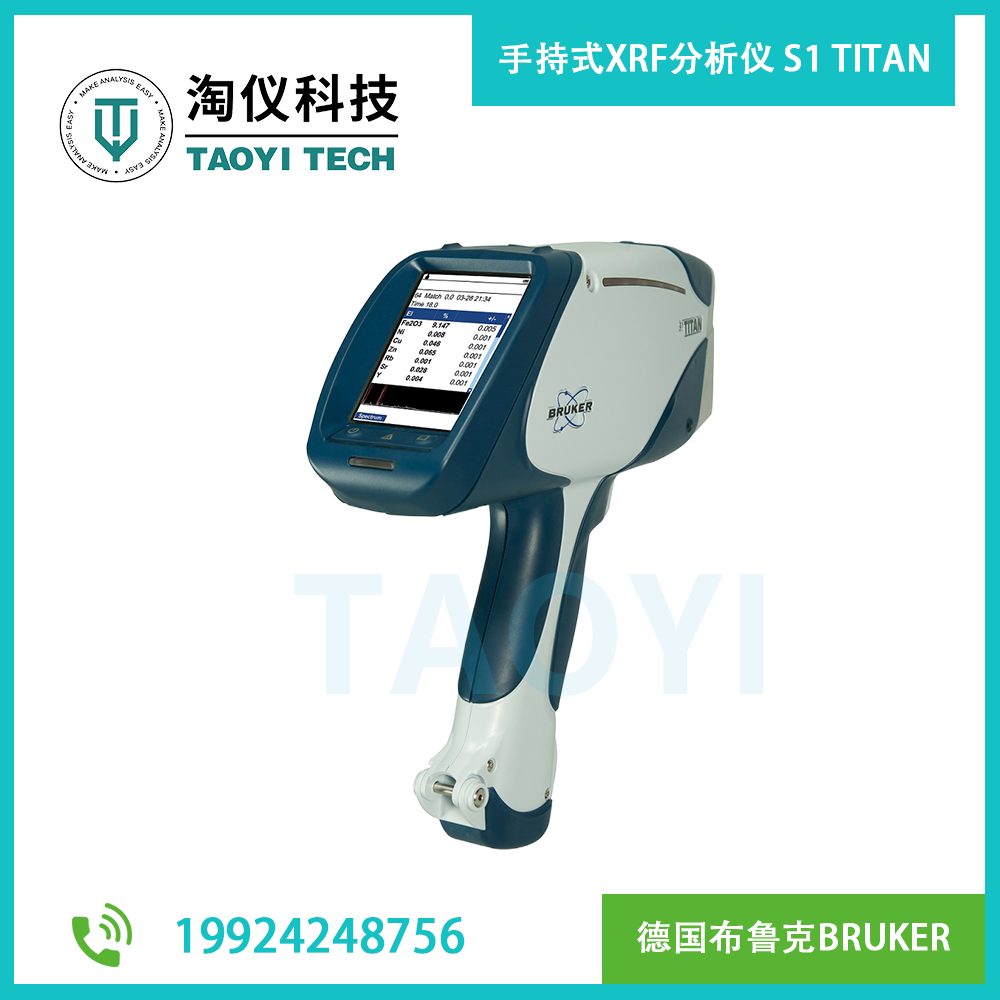

S1 TITAN在設計上能為您的樣本快速而準確的完成元素分析。無論需要分析大型加工零件、孩童玩具或小件珠寶，S1 TITAN都能快速而準確的為您取得結果。采用人體工學設計的槍形把手及扳機開關，極適合您長時間使用。彩色觸控型液品屏幕在任何光線下都能清晰顯示。S1 TITAN的重量只有1.5kg(3.3 bs)，是目前市面上最輕的管式XRF分析儀。

布魯克研發了具有專利技術的TITAN Detector Shield"(TDS)防扎檢測器,攝像頭和小點聚焦功能(Integrated Camera& SmallCollimator)，SMART Grade"智能檢測技術，SharpBeam”優化光束幾何技術等，使得S1 TITAN成為名副其實的功能最強大、技術最完善、設計最固全、精度最準確的合金元素分析工具。

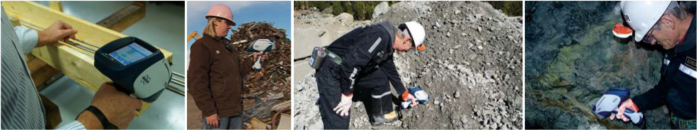

手持式XRF采用非破壞性技術，因此非常適于分析及整理進料、成品與生產中零件;還可以運用于廢金屬整理、地球化學礦物化驗，土壤測試，油品分析，鍍層測厚等功能;若無任何校準方式符合您的應用領域，我們能為您的應用打造專屬的校準方式。

設備特性:

檢測器技術: 新發布的S1 TITAN系列均采用石墨烯窗口SDD檢測器，提高了輕元素 ( Mg、Al 、Si等]靈敏度，使用戶檢測速度快，準確得到檢測結果。S1 TITAN 都配備了Cube SDD檢測器，以極高的計數率運行，可在很短的測量時間內提供很高的精度。S1 TITAN 500中的標準SDD探測器具有超高的價值，其在性能、分辨率和分析速度方面均遠遠優于被替代的SiPN探測器技術。

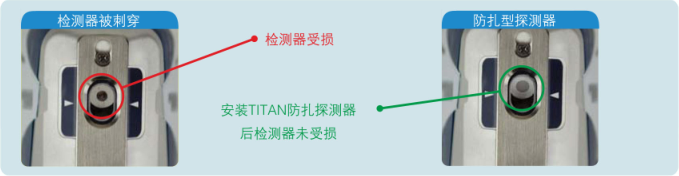

TITAN防扎探測器^TM：防范檢測器遭刺穿的終極防護設施。此款申請專利中的獨特S1 TITAN配件可保護檢測器窗口不被尖利廢金屬碎片及廢線等物刺穿，同時維持S1 TITAN對幾乎任何材質快速而準確的分析。

• 將昂貴的檢測器刺穿損失降至最低

• 提高設備運作時問

• 測量輕元素時無需更換窗口或重新校準

• 即使是測量鎂、鋁、硅等輕元素亦無需犧牲任何分析效能







牌號快速分級 ( Smart Grade ) :

• 訂購S1 TITAN 800及600時若包含合金校準,則自動配備Bruker申請專利中的 SMART Grade"校準機制

• 此項應用將自動為各類受測合金決定適當?shù)臈l件與測量時間。

• 分級牌號庫:所有與合金校準一并訂購的S1 TITANS均含有豐富的分級數據庫(400+等級定義)涵蓋各項國際標準。用戶可選擇的數據庫:UNS、DIN及其他標準。

優化的光管幾何技術(SharpBeam專利): 每一部S1 TITA均配備有Bruker的專利SharpBeam"最優化幾何運算機制(專利編號:8,223,925)。

優點包括:

• 產生清晰、明確的測量點

• 減少游離散射

• 改善測量精確度

• 降低使用功率，減少發熱量

• 提高電池使用時間

• 提高X光管使用壽命

攝像頭和小點準直器 ( lntegrated Camera & Small Collimator ) : 布魯克手持式光譜儀S1 TITAN配置有(640 x 480像素)集成攝像頭，以提供樣本可視化和測量點準確定位。小光斑選項，小測量區域，突出檢測細微特征。S1 TITAN配備的SharpBeamTM最優化幾何運算機制確保了使用小光斑準直器的檢測精密度和準確度與正常光斑相同;不需要延長測量時間就能達到預期的精度。

• 小光斑確保特定位置的檢測

• 攝像頭確保準確的測量定位

• 圖像容易導入到報告

• 小光斑選項準確度不會損失

• 每次實驗最多保存5張圖像(提供測量點記錄)

環境條件：防護等級IP64; S1 TITAN在設計上可承受所有環境的現場操作,包括潮濕及多塵的環境條件。

• 密封式設計可防水防麈

• 采用橡膠模造,經久耐用

• 可防止污物及風沙侵入

• 樣本立架可用于測量小型及復雜樣本

• 操作溫度:-20°C至+50°C

• 樣本溫度(間歇性使用):150°C用于 Ultralenee窗口,500°C用于Kapton^@窗口。

手持式XRF分析儀系列 S1 TITAN 應用

校準: S1 TITAN可采用多種不同的校準方式視使用機型而定。

• 合金:合金分析含輕元素。包含大多數合金族群的高準確度特定類型校準。

• 貴金屬: 貴金屬合金優化設定。包含合金等級ID及克拉顯示。

• RoHs(材料): 用于ROHS I/消費性產品篩檢。自動模式及用戶可選擇校準模式,用于塑料、中密度材料以及IEC與用戶定義的限定金屬

• 石灰石:用于水泥、營造及建筑產業,以利分析原物料及制成的石灰、水泥與石膏。此項校準僅適用于800及600型。

• 礦石勘探: 最適用于采礦、探勘、級別控制及鉆探。包含Geo Exploration和Geo Mining。使用800及600型時,此項校準經由雙相測量可支持全部輕元素。

• 土壤固廢:最適用于受污染土壤現場測試及EPA 6200所規定的開墾作業。此項校準亦可用于觸媒轉換器及電子廢棄物回收應用。使用800及600型時,此項校準經由雙相測量可支持全部輕元素。

• 油品中S及其他重金屬分析:分析出潤滑油、柴油燃料、噴氣燃料、煤油、其它蒸留油、揮發油、液壓油、殘油、原油、無鉛汽油、生質柴油和其他類似的石油產品等油中的硫含量和多種元素分析。Coating鍍層測厚:鍍層測厚功能曲線: Ag/Cu等多種鍍層測厚功能，可根據客戶應用需求，增配多種測厚曲線。

• 涂料應用曲線: 分析工業涂料中每范圍內mg/cm?元素Pb等其他元素的濃度。包含校準標樣。食品安全應用曲線:檢測食品、包裝以及直接接觸食物的金屬。包含合金曲線可以進行可靠性鑒定以及碎屑的ID，溯源，追蹤等;適用于受限材料分析。包含多重校準標樣。

• 空氣濾膜和除塵擦曲線: 檢測空氣過濾中和的有害元素以及除塵擦中鉛的測試。包含一個多重濾膜校準測試標樣。

• 化妝品: 可分析化妝品中重金屬 ( Hg、Pb、As等 )。

• 三元催化:可分析催化轉化器中的Pt、Pd、Rh。

• 特殊應用: Bruker為客戶定制的應用曲線，根據客戶需求，添加一些特殊的應用曲線。

手持式XRF分析儀 S1 TITAN

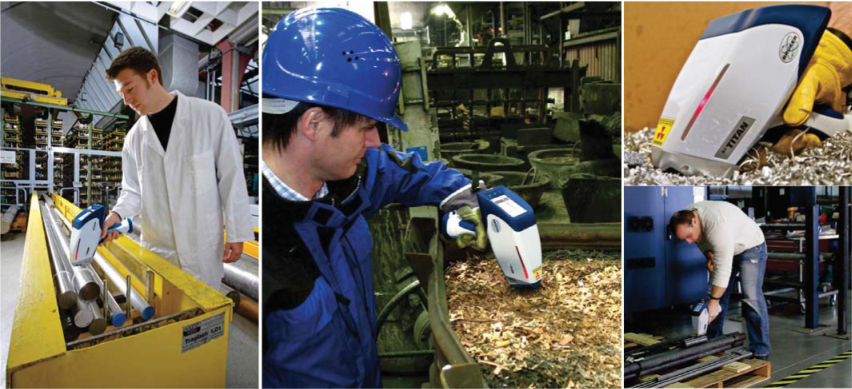

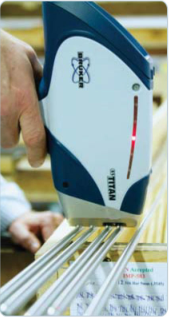

材料可靠性鑒別(PMI)

在精煉或其它要求在高溫高壓下作業的行業中，為確保安全，工作人員必須對合金材料是否合格以及用料規范進行常規嚴格檢測。據統計，75%以上的精煉廠事故是由金屬材料的錯誤使用而造成的。而通過基于API 578標準或企業內部流程規范對合金材料實行"格的PMI檢測程序，可以很大程度上辟免此類災害事故的發生。

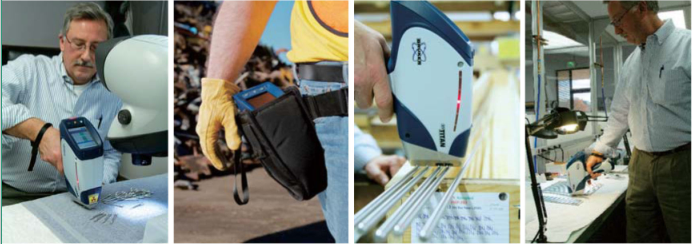

無論是在生產車間或是機械加工部門，合金材料的識別信息可能會隨著材料在車間之間的搬移而被混淆。使用布魯克便攜式XRF可以幫助快速鑒定可能被混淆的金屬材料，以確保在生產加工過程中采用正確的材料，從而避免因不當材質大規模生產并交付客戶而造成難以估量的損失。

優點:

• 快速精準分析與牌號鑒定

• 大容量金屬牌號庫(400+ )

• 檢測迅捷生成

• 加密的數據確保儲存安全

• 超輕質量一僅1.5 kg

• TITAN 防扎型探測器

• 無損檢測

• 現場測量

• 可選配微聚光斑

• 可選配攝像頭

• 高溫樣品/管道檢測配件

材料可靠性鑒別

快速的精準分析與牌號鑒定 :

S1 TITAN只需幾秒即可做出牌號鑒定以及合金的化學成份分析，顯示結果精確且簡單易懂。簡單的用戶界面可使您快速準確地選擇特定的合金類別，您也可以使用S1 TITAN自動選擇最適合的合金類別。

標準牌號庫:

S1 TITAN合金曲線包括大量的牌號庫資料(達400多種牌號定義 )，涵蓋了各種國際標準。用戶可在其中選擇UNS、DIN或其它牌號庫，或者進行自定義牌號編輯。牌號庫涵蓋了 以下等級合金:

• 低合金鋼

• 鉻合金鋼

• 工具鋼

• 不銹鋼

• 鉆合金

• 特種合金

• 合金

• 黃銅

• 青銅

• 鉆合金

• 鋅合金

• 鋁合金

• 合金

• 稀有合金
