高性能水平層流無管天平柜

在實驗室樣品稱重、分包和轉移的過程中，不可避 免地會釋放出一些具有潛在危害性的精細粉塵和 有毒有害的化學氣體，帶有這些污染成分的空氣， 如不及時予以處理，將會對操作人員的身體健康造 成危害。這種潛在危害，在藥企和其他與藥物開發、 生產和檢測相關的實驗室中顯得尤為突出。按照歐 盟和中國 GMP 規范以及各國藥典的要求，所有對藥 物原料和成品的操作都必須在安全的負壓環境下 完成。 無管天平柜（或被稱作“精密稱量罩”），就提供 了這樣的穩定負壓氣流環境，它采用內置過濾系統 和封閉的柜體結構，把樣品稱重、分包和轉移過程 中產生的精細粉塵和化學氣體高效濾除，為操作人 員提供了可靠的保護。另一方面，無管天平柜還具 有降低外源振動、隔離室內氣流隨機擾動的功能， 從而提高了天平稱重的穩定性。 因?yàn)檫@些**運行的設備無需連接任何外部管道， 真正實現插電即用，因此具有極好的便攜性，甚至 可以直接放到帶輪的儀器車上隨時移動到需要的 位置，還可以作為車載設備在移動實驗室中使用。

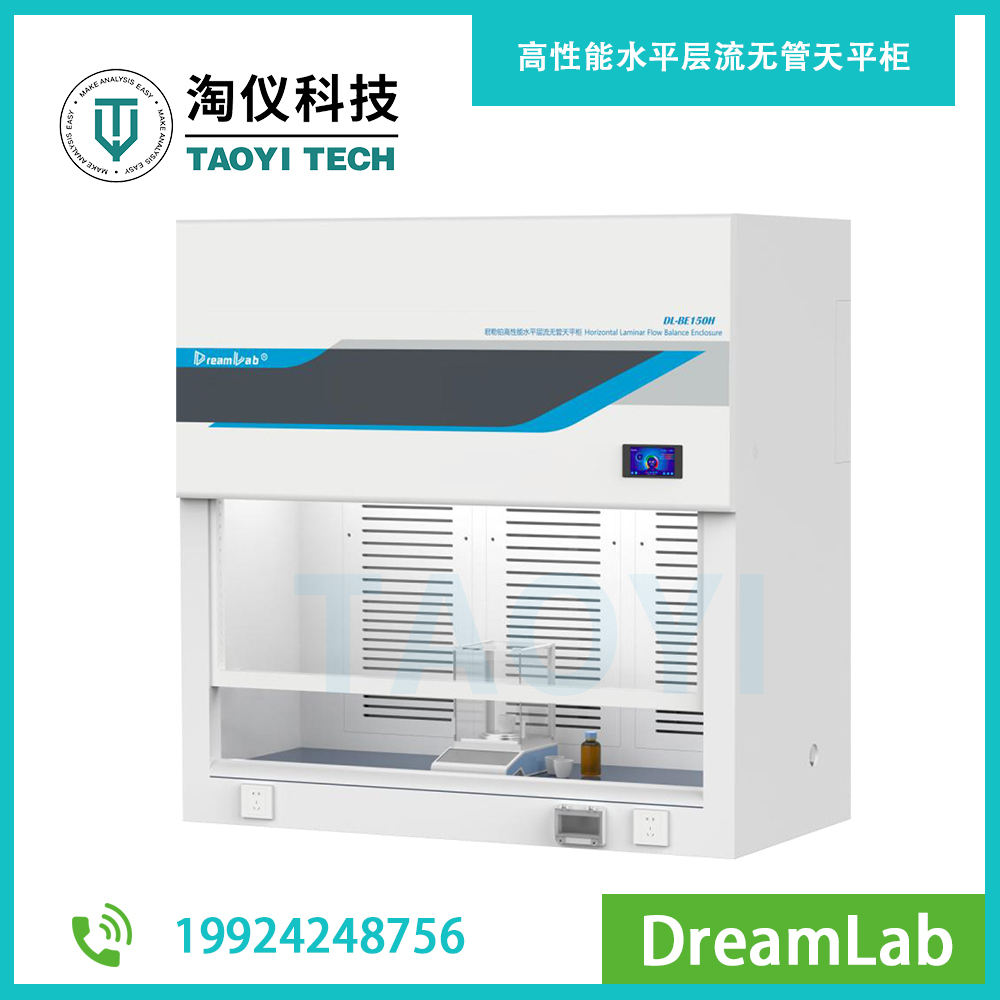

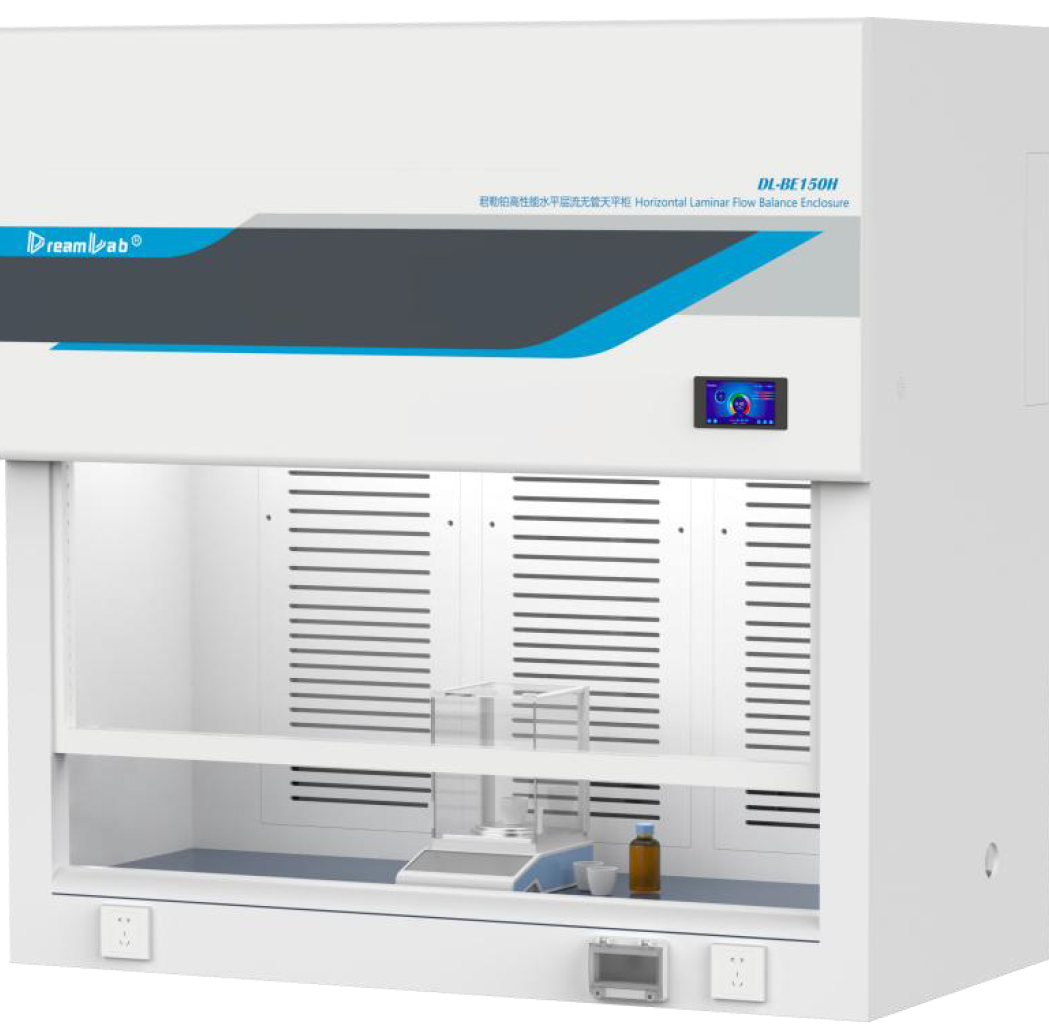

DL-BE150H 型水平層流無管天平柜；水平層流無管天平柜的突出優勢

?  安全可靠，符合歐盟和中國 GMP 規范和各國藥典的要求

? 可滿足精度高達百萬分之一（7 位顯示）天平使用

? 可滿足固體（粉末）、液體等各種形態樣品的安全稱量

? 無需任何通風管道，無需任何現場作業

? 方便靈活，插電即用，可隨意移動位置

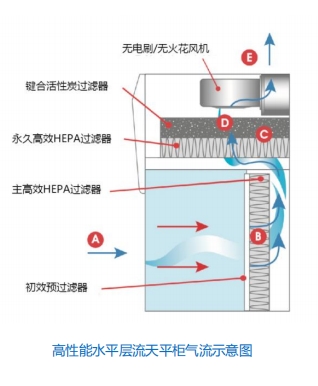

水平層流無管天平柜是怎樣工作的？

每一臺君勒鉑? (DreamLab ? )無管通風產品都經過精心設計，以高效地獲得**的空氣隔離效果。在轉速可控的風機作用下，氣流在實驗室和 設備內部按設定的方向穿行，在通過過濾系統時把污染成分選擇濾除。 1. 在 A 處，室內空氣以均勻的水平層流型式被抽入柜內； 2. 污染空氣進入主過濾區 B，顆粒物成分被靜電式預過濾器和 HEPA 過濾器去除； 3. 去除顆粒物的空氣繼續上行穿過備用過濾區 C； 4. 如果在備用過濾區的后面 D 處選裝了鍵合活性炭過濾器，氣流中有害的化學 煙氣和蒸氣將在這里被去除； 5. 在 E 處，干凈空氣釋放回室內加以循環。

1. 在 A 處，室內空氣以均勻的水平層流型式被抽入柜內；

2. 污染空氣進入主過濾區 B，顆粒物成分被靜電式預過濾器和 HEPA 過濾器去除；

3. 去除顆粒物的空氣繼續上行穿過備用過濾區 C；

4. 如果在備用過濾區的后面 D 處選裝了鍵合活性炭過濾器，氣流中有害的化學 煙氣和蒸氣將在這里被去除；

5. 在 E 處，干凈空氣釋放回室內加以循環。

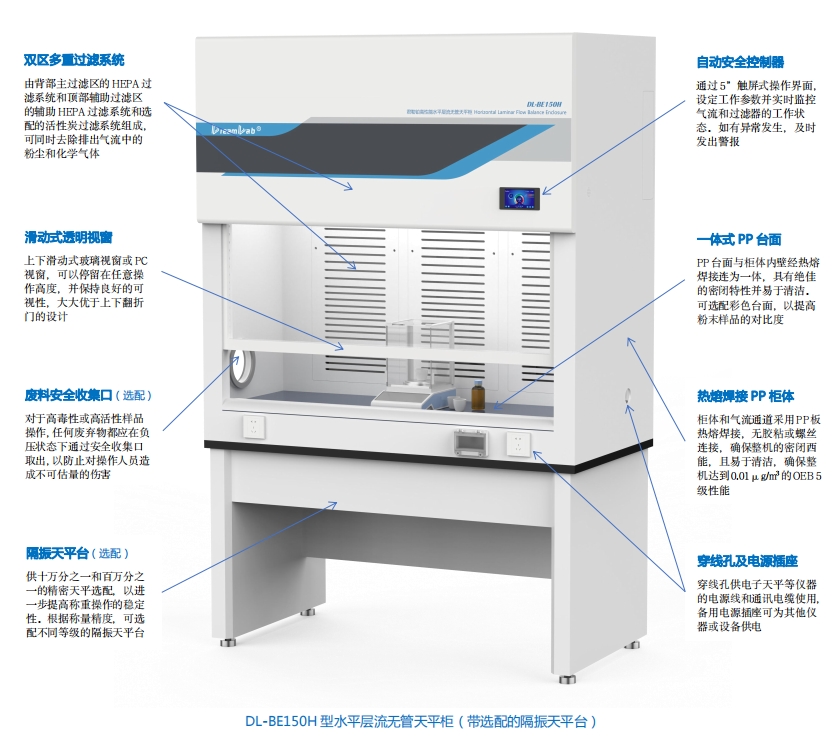

DL-BEH 系列 高性能水平層流無管天平柜

DL-BEH 系列高性能水平層流無管天平柜，把水平層流優異的空氣流體動力學特性與無管通風柜對化學氣體的處理能力有 機地結合于一體，把無管天平柜的適用范圍擴展到固態和液態樣品的安全穩定稱重。無縫 PP 結構，提供了對精確稱重至關重要的高臨界質 量和強抗震能力，同時 DLTouch 自動安全控制器對氣流和過濾器的狀態進行監測。覆蓋后壁的 HEAP 過濾區，以平穩的水平層流模式把粉塵 和顆粒物抽離操作人員。負壓狀態下過濾器更換技術，使主過濾區的過濾器可以在負壓下安全而便捷地更換;

標準特性

? 通過自動安全控制器，以可變氣體流量(VAV)模式對空氣流 量進行調節，并實時顯示面風速和風機轉速比

? 對 HEPA 過濾器和活性炭過濾器性能和壽命進行持續監測

? 由堅固的 PP 整體結構帶來的高臨界質量，增強抗振性能

? 適合精度高達 1/1,000,000(百萬分之一)的天平使用

? 一鍵控制 LED 照明燈和風機開關

? 無需管道作業

? 側面穿線孔

? 通過 CE 國際標準認證

安全特性

? 過濾器和控制電路位于工作區上方，即便是偶然發生濺漏 現象，濺漏液也不會留到這些敏感區域

? 無電刷/無火花風機安裝在過濾器的后面

? 底板溢流沿有效地防止濺漏液和清潔液體流出

? 在氣流過低或過濾器失效時，發出可視和聲音報警

? 過濾器安全鎖定裝置，確保正確更換過濾器

? 實時監測已安裝的過濾器性能

? 在開機狀態下安全更換過濾器

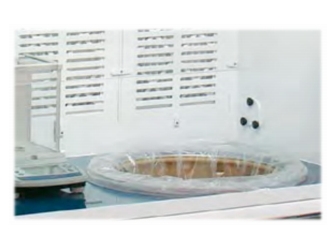

? 廢料安全收集口，防止污染物擴散

安全可靠的過濾系統 Filtration

在每一臺君勒鉑?(DreamLab ? )高性能水平層流無管天平柜的**部分，是由粗效預過濾器和高效 HEPA 過濾器及活性炭過濾器組成的雙區多 重過濾系統。背部主過濾區的高效 HEPA 過濾系統，主要用于粉末和固態樣品的安全稱量，頂部輔助過濾區的活性炭過濾器（選配）則用 于液體樣品的安全稱量。 隨著使用時間的推移，各種過濾器的性能會逐漸下降。當過濾器接近飽和狀態時，應及時予以更換，以保證水平層流無管天平柜的安全性 和可靠性。所有君勒鉑?(DreamLab ? )水平層流無管天平柜都有持續監控過濾器飽和狀態的功能，根據預先設定的警戒限，及時提醒用戶更換 過濾器。

性能優異的高效顆粒物 HEPA 過濾系統 HEPA Filtration

君勒鉑?(DreamLab?)HEPA 過濾器由*****有機纖維精細交織而成，性能達到 H14 級的要求（對 0.3μm 粒徑的塵埃粒子，過濾效率優于 99.995%），確?？梢钥?靠地去除有害的精細粉塵和帶有細菌或病毒的微生物氣溶膠。無管天平柜和無管生物 安全工作臺都是 HEPA 過濾器在無管通風設備中的典型應用。 粗效預過濾器對保護后續的主 HEPA 過濾器具有十分重要的意義，過濾性能達到 G4 級（對 5μm 粒徑的塵埃粒子，過濾效率優于 90%）。

HEPA 過濾系統

國內**采用的鍵合活性炭氣相過濾系統 Bonded Carbon Filtration

與其他廠家同類產品相比，君勒鉑?(DreamLab?)的活性炭過濾器具有明顯的技術優勢：

? 徹底消除了其他廠家采用的顆粒狀活性炭過濾器普遍存在的貫穿效應和漏碳現 象，具有****的綜合性能。

? 不需要專門用于收納漏碳的安全過濾器，過濾倉體積十分緊湊，設備整機可采 用精巧的一體化設計，避免碩大的層疊結構。

對于某些不能被通用型活性炭過濾器很好吸附的化合物（如甲醇、甲醛、鹽酸、冰醋 酸、H2S、氯氣、氨氣等），還可以選用化學吸附型氣相過濾器。

鍵合活性炭過濾器

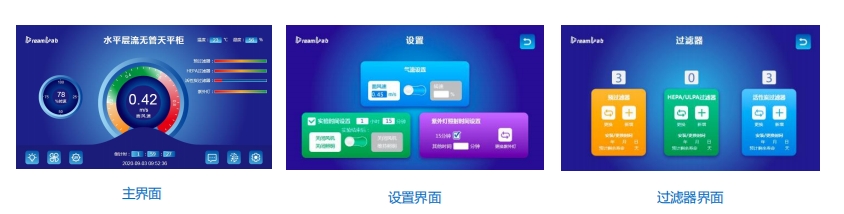

功能強大的控制系統 Safety Controller

君勒鉑? (DreamLab ? )水平層流無管天平柜配備了**的基于微處理器的 DLTouch 自動安全控制器和 DL OS 智能化操作系統。該控制系統具有 十分友好的人機界面和十分強大的內在功能優勢。

? 可選擇兩種氣流控制模式：風機轉速比和面風速

? 持續監控氣流面風速，并形象地顯示出來，在面風速過低時發出報警

? 實時監測氣體濃度，在氣體濃度超標時發出報警

? 可設定實驗時間和實驗完成后的自動設置

? 實時顯示過濾器壽命進度條，在過濾器到期后發出警報

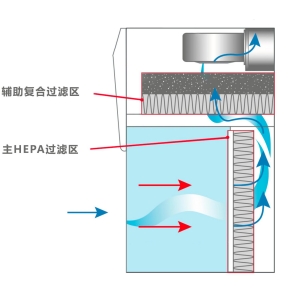

雙過濾區-多重過濾系統（實用新型**號：17027272）

君勒鉑? (DreamLab ? )DL-BEH 系列無管天平柜的過濾系統，采用**的雙過濾 區-多重過濾的獨特設計。位于柜體背部的主過濾區，由一組粗效預過濾器 和一組主 HEPA 過濾器構成，固體樣品稱重過程中產生的顆粒物精細粉塵 在該區去除；位于頂部的輔助過濾區，包含一組** HEPA 過濾器，并可 選配一組化學氣體過濾器（通常為活性炭過濾器），用以去除柜內液體樣 品操作過程中產生的化學氣體，從而實現液體樣品的安全稱重。

輔助過濾區的** HEPA 過濾器具有十分重要的意義，其作用變現在以下 兩個方面：在主 HEPA 過濾器性能下降或失效時，隨時起到備份和雙保險 的作用，確保粉塵過濾效果萬無一失；在更換主過濾區的主 HEPA 過濾器 時，吸附脫落下來的粉塵，這使得主過濾區過濾器的更換可以在開機狀態 的負壓條件下安全地完成。

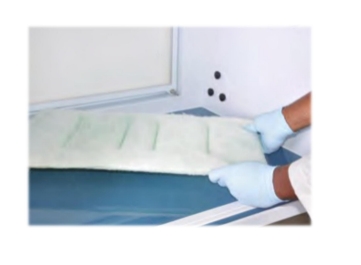

負壓條件下安全更換過濾器

在負壓型設備中，更換粗效預過濾器和高效 HEPA 過濾器都應在負壓條件 下完成，以防被吸附的顆粒物脫落并進入室內空氣環境形成二次污染，這 對于高毒性和高活性的樣品操作尤其重要。

君勒鉑? (DreamLab ? )DL-BEH 系列無管天平柜獨特的負壓條件下更換過濾器 技術（CUNP, Changing Filters Under Negative Pressure），允許用戶在開機狀態 下安全便利地更換主過濾區到期的過濾器。** HEPA 高效過濾器，能夠 在更換主 HEPA 過濾器的時候，對操作人員和實驗室室內空氣環境提供可 靠的保護。

OEB 5 級密閉性測試：泄露濃度水平達到 0.01μg/m3！

OEB（職業暴露等級）測試是國際制藥工業協會（ISPE）制訂的一套針對毒 性和生物活性物質在操作過程中泄露濃度等級的分類測試方法。OEB 5 級 是制藥行業普遍認可的對樣品操作（如稱重、溶解、分裝等）設備密閉性 的要求。

通常認為，OEB 5 級設備對指定測試替代物（萘普生鈉或乳糖等）操作在 周邊環境中的泄露濃度不應超過 1μg/m 3。君勒鉑? (DreamLab ? )DL-BEH 系列無 管天平柜的實測數據達到 0.01μg/m 3（樣品操作量 50g）水平，遠遠超過 OEB 5 級的要求。

這不**是一臺**性能的無管天平柜……

誠然，水平層流無管天平柜十分適合高精度精密天平的安全稱重，但它同 樣適合于其他需要負壓氣流環境的操作，如樣品的分包與安全轉移等，甚 至可以直接當做無管通風柜（凈氣型通風柜）使用。需要注意的是，在擴 展或改變無管天平柜的應用場景時，應確?，F(xiàn)有過濾系統的配置是正確的。

切記：無管通風柜標配的 HEPA 過濾系統只適用于粉末等固體樣品的操作， 如果要安全地操作液態樣品，必須在標準配置的基礎上加裝恰當?shù)幕瘜W(xué)氣 體過濾器（通用型鍵合活性炭過濾器或選擇性過濾器）。在過濾系統配置 方面如有任何問題，請及時聯系我們的業務人員。

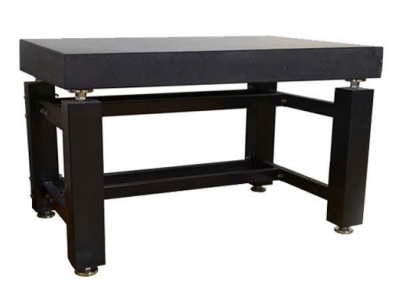

附件：隔振天平臺

Vibration-Isolated Balance Table DL-BEH 系列無管天平柜具有**的隔絕或減緩?fù)饨诱駝?dòng)和隔離隨機氣流擾動影響的特性，通常無需配備**的石質隔振天平臺即可滿足精 度高達百萬分之一的精密天平的穩定使用要求。但是，如果實驗室周圍存在明顯的外源振動（如高速公路、鐵道、地鐵或建筑工地等）， 隔振天平臺可以為稱重操作的穩定性提供附加保障

? 供百萬分之一精度的精密天平使用

? 規格尺寸：寬 1200/1500/1800mm x 深 820mm x 高 800mm

? 隔振等級：3 級

? 隔振措施：支撐腿上方和下方均采用特殊阻尼材料隔振

? 臺面厚度：100mm

? 支撐方式：6 點支撐，壓力軸承支撐點可調

? 平面度：0.05mm

? 表面粗糙度：0.8~1.6μm

? 固有頻率：1.5~3Hz

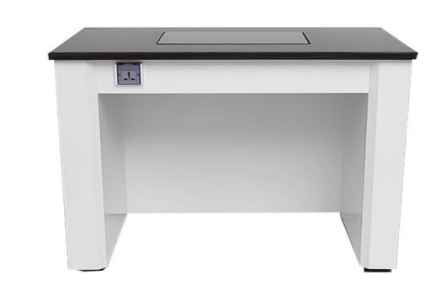

高性能隔振天平臺

? 供十萬分之一及以下精度的精密天平使用

? 寬 820/1220mm x 深 650mm x 高 800mm

? 框架采用矩形鋼管焊接而成，表面經粗打磨、細打磨、酸 洗、堿洗、磷化，吹掃處理后采用環氧樹脂塑粉噴涂處理， 具有易清潔防潮、防酸堿溶液腐蝕功能

? 大理石或花崗巖臺面，厚度≥12mm

? 天平支撐面帶阻尼裝置

? 配備電源插座

隔振天平臺

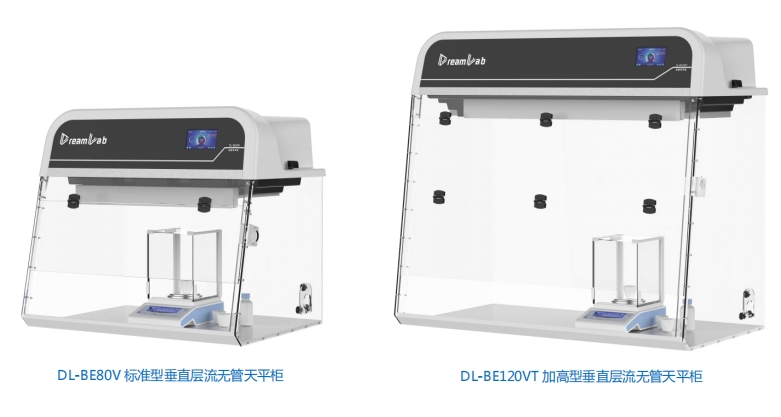

更多選擇：垂直層流無管天平柜

Vertical Laminar Flow Ductless Balance Enclosure 對于萬分之一以下精度的天平稱重，垂直層流無管通風柜是更加經濟實用的選擇。君勒鉑? (DreamLab ? )DL-BE80V/120V 型垂直層流無管天平柜， 具有優雅的外觀和優異的性能，通過 OEB 5 級密閉性測試。可選擇多種尺寸和過濾器配置方案，以適應各種不同的應用場景。
