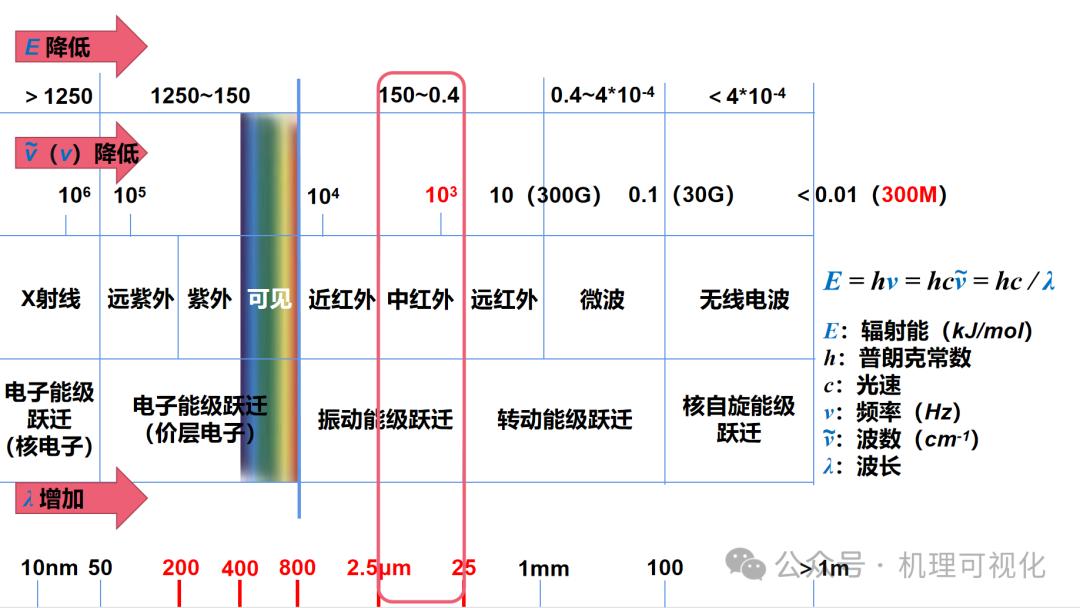

^{紅外光波長約在800μm~1mm，分為近紅外、中紅外和遠紅外，本篇重點介紹中紅外區，見圖1。}

圖1：電磁輻射的中紅外區段

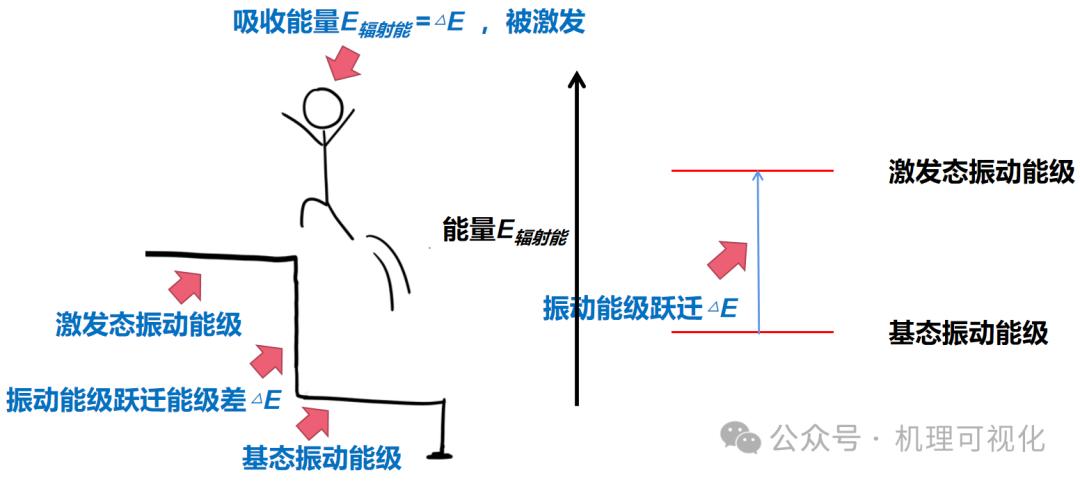

中紅外光譜涉及分子振動能級的躍遷，取波譜分析入門圖3的振動能級躍遷部分“放大”，得圖2：分子從基態振動能級躍遷到上一個振動能級所吸收的輻射落在紅外區，含2.5~25μm區段，換算成波數v，約400~4000cm^-1范圍。



圖2：跳臺階（中紅外光譜的振動能級躍遷）

一、分子振動形式與紅外吸收

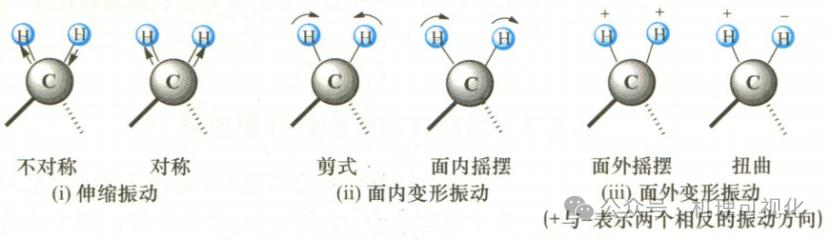

分子振動能級躍遷涉及分子的振動，其分為伸縮振動和彎曲振動。前者是鍵長改變的振動，分為對稱伸縮振動和不對稱伸縮振動，后者是鍵角改變的振動，也稱變形振動，分為面內變形振動和面外變形振動。面內又分剪式振動和面內搖擺振動，面外又分為扭曲振動和面外搖擺振動（圖3）。



圖3：伸縮振動和彎曲振動

伸縮振動及官能團區

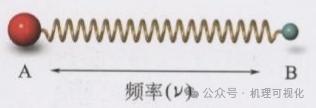

伸縮振動的激發可看做一種簡諧振動：設想球A和球B**兩個原子，二者形成化學鍵A-B，該鍵可像“彈簧”般以一定頻率v進行伸縮振動，如圖4。



圖4：兩球在彈簧上振動：振動激發模型

根據Hooke（虎克）定律，經相關數學推算，可得公式



υ為以波數表示的振動頻率，c為光速，m1和m2分別**兩個原子的質量；k為力常數，大小與鍵能，鍵長有關。

可得出：

1. 原子質量越輕，振動越快，頻率/波數越高，即原子的質量和振動頻率或波數成反比。

2. k越大，鍵能越大，鍵長越短，振動越快，頻率/波數越高，即k和振動頻率或波數成正比。

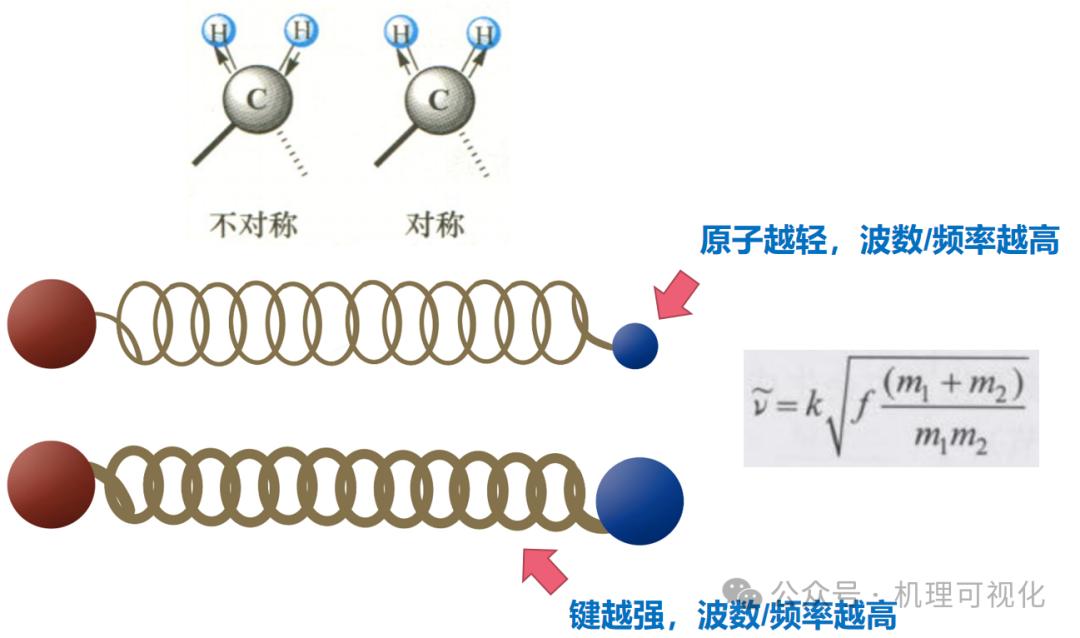

可總結為圖5：原子越輕，鍵越強，分子振動“越快”，即振動頻率越高。



圖5：振動頻率與原子質量和鍵能的關系

上文提到，中紅外吸收波數υ一般在400~4000cm^-1區段，而大部分特征官能團伸縮振動的波數一般高于1500cm^-1，多數情況下，憑該區間的信號相應即可快速判斷某一化合物擁有的特征官能團，所以也被稱為官能團區；

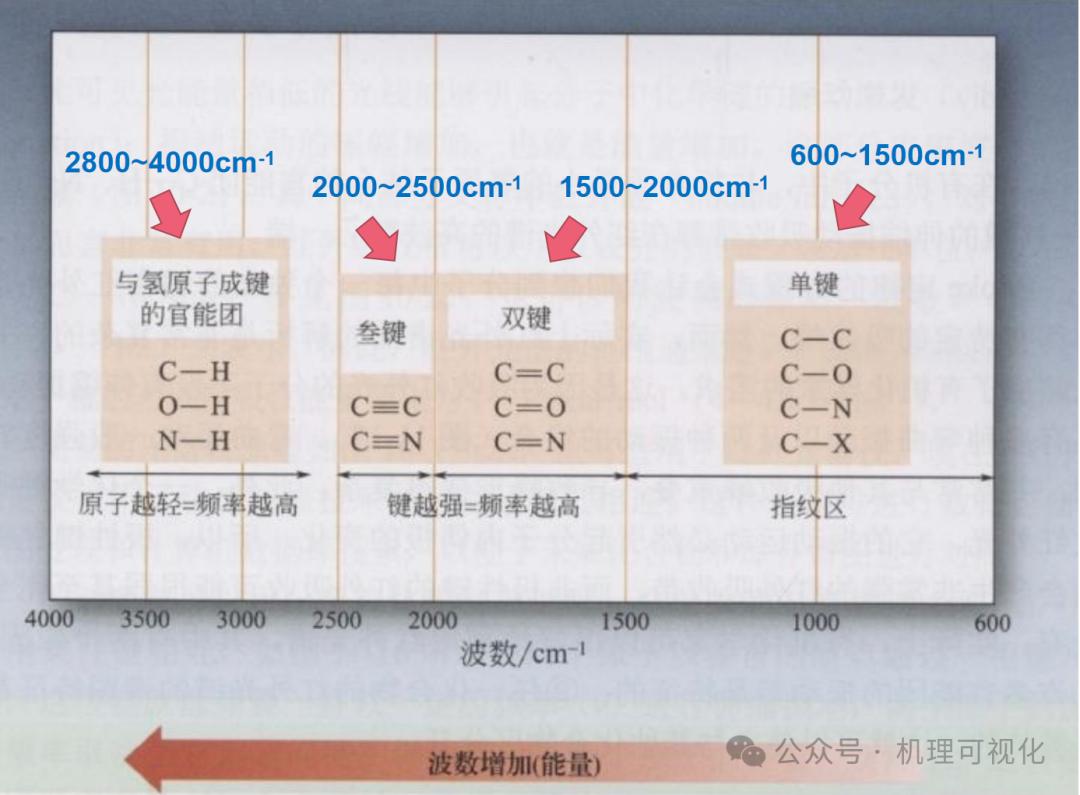

圖6總結了各**性化學鍵伸縮振動的波數范圍，可發現，含氫的化學鍵如C-H、N-H、O-H鍵波數整體較高，約在2800~4000cm^-1區段，而不飽和鍵如三鍵、雙鍵波數相對較低，主要在2000~2500cm^-1區段。

需要注意的是，像C-C鍵及C-雜原子鍵等單鍵的伸縮振動波數通常低于1500cm^-1，該區域被稱為指紋區，不過除單鍵伸縮振動外，還包含各類彎曲振動，使譜圖極大復雜化。



圖6：特征紅外伸縮振動波數范圍

注意：圖6顯示的不同種類化學鍵對應的不同波數范圍完全符合上文提及的質量越輕，鍵越強，波數越高的特點。對于陌生化合物即可通過該原理初步判斷波數范圍。

彎曲振動及指紋區

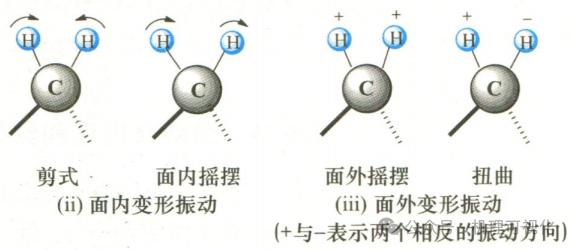

相比伸縮振動需要克服較大的鍵能變化，彎曲振動（圖7）*涉及分子幾何形狀的調整，能量需求較低，通常位于指紋區，即低于1500cm^-1范圍。



圖7：彎曲振動

當無法通過官能團區判斷時，將通過指紋區的“細微區別”獲取信息，正如通過“指紋的細微區別”識別不同的人一樣。

二、偶極變化與紅外活性

基于圖6，C=C鍵的伸縮振動理論上位于1600cm^-1附近，但實際上，四取代烯烴通常難檢測到紅外響應，原因是該骨架在伸縮振動過程中偶極矩變化過?。?/span>只有在伸縮振動過程中產生足夠大的偶極矩變化才能產生紅外活性。

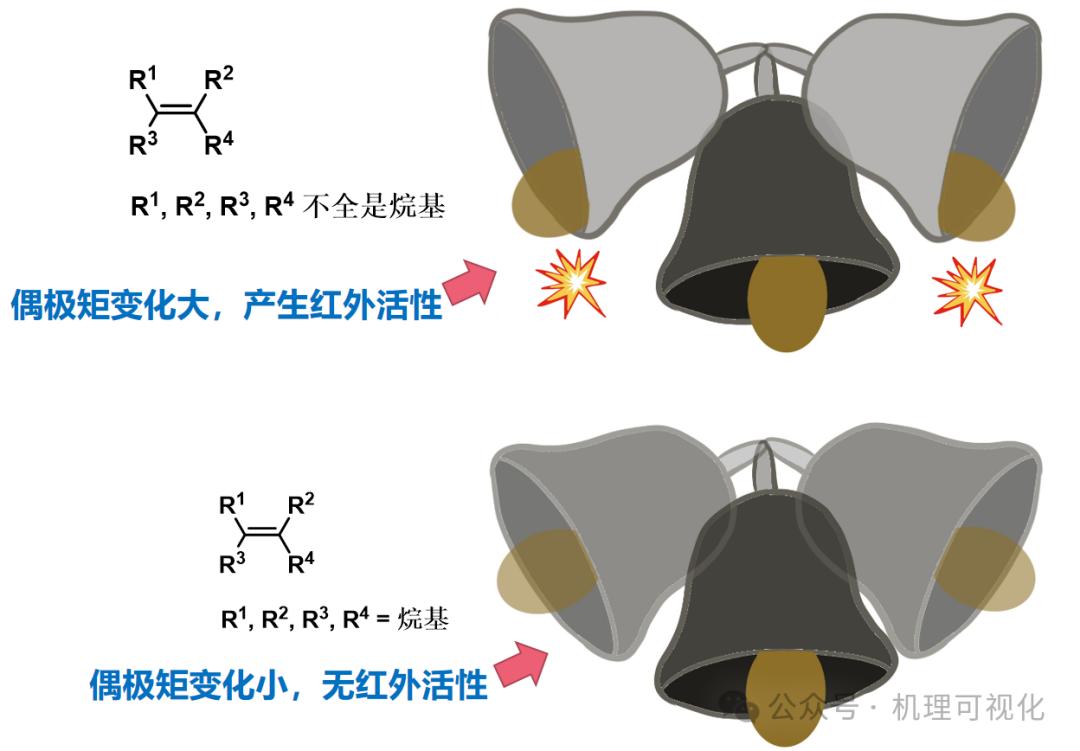

該現象可理解為圖8：鈴鐺欲發出響聲，其內部球體與內壁之間的相對距離必須發生變化（這樣球才能撞擊內壁進而發出聲音），若球體被固定，其與內壁之間無法發生相對距離的變化，該鈴鐺則無法發出聲音。



圖8：偶極矩變化小者無紅外活性

注意1：偶極變化與紅外活性之間的具體關系涉及量子力學層面的復雜理論，圖8只是對其從宏觀層面作簡單類比，實際上并不完全準確，*供理解使用（將任何量子層面的原理用宏觀事物類比都不可能準確，因?yàn)榱孔恿W(xué)和經典力學之間天然存在巨大鴻溝）；

注意2：基于上述原理，紅外吸收強度與吸收波數（波長、能量）不是一回事，后者是橫坐標，前者是縱坐標（見后文紅外光譜圖實例）；

注意3：除四取代烯烴外，無紅外活性的**性分子還有氮?dú)?、二氧化?/span>等，它們的共同點均是分子骨架高度對稱；
